2、微波开关时间测试原理图
3、测试条件:
双踪示波器:COS5100KIKUSUI(500MHZ)
逻辑信号:采用54F00系列门电路。
六、外形图及管脚
1、四路驱动器(BHM-2C1-4)典型封装
BHM-2C1-4管脚列表
管脚 |
性能 |
管脚 |
性能 |
管脚 |
性能 |
管脚 |
性能 |
1 |
VEE |
5 |
IN2 |
9 |
OUT1A |
13 |
OUT3A |
2 |
VCC |
6 |
IN1 |
10 |
OUT1B |
14 |
OUT3B |
3 |
IN4 |
7 |
VOPT |
11 |
OUT2A |
15 |
OUT4A |
4 |
IN3 |
8 |
GND |
12 |
OUT2B |
16 |
OUT4B |
2、四路驱动器(2C1-4)芯片
注意:四路/六路驱动器芯片背面极性一是Vee,即与负电源相连。建议芯片粘接时,电路板处非导电化。
3、六路驱动器(BHM-2C1-6S)封装
管脚 |
性能 |
管脚 |
性能 |
管脚 |
性能 |
管脚 |
性能 |
管脚 |
性能 |
管脚 |
性能 |
1 |
IN6 |
5 |
IN2 |
9 |
GND |
13 |
OUT2B |
17 |
OUT4B |
21 |
OUT6B |
2 |
IN5 |
6 |
IN1 |
10 |
OUT1A |
14 |
OUT3A |
18 |
OUT5A |
22 |
VEE |
3 |
IN4 |
7 |
VOPT |
11 |
OUT1B |
15 |
OUT3B |
19 |
OUT5B |
23 |
NC |
4 |
IN3 |
8 |
NC |
12 |
OUT2A |
16 |
OUT4A |
20 |
OUT6A |
24 |
VCC |
4、六路驱动器(BHM-2C1-6F)封装

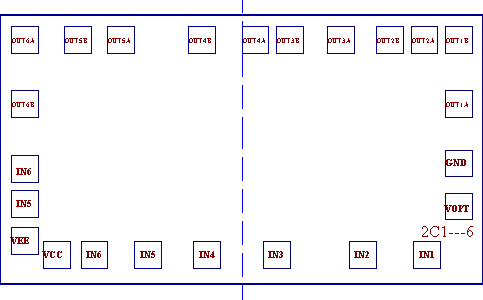

5、六路驱动器(BHM-2C1-6)芯片
|
