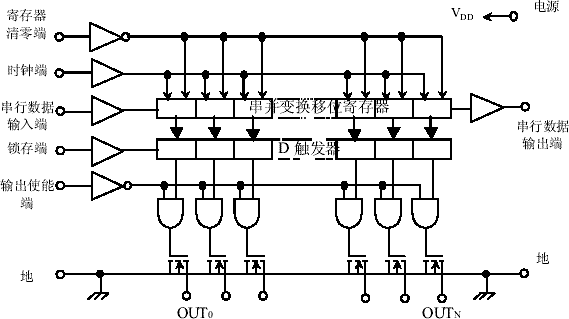

LED驱动器BHM595介绍（一）     BHM595内部有一个8位CMOS移位寄存器和一个8位数据锁存器。它的输出驱动MOS管彩特殊耐高压结构。它可以驱动各种发光二极管。     串行数据输入、CMOS移位寄存器和锁存器可以直接与各种微处理器系统接口。串行数据输入波特率高达20MHZ。如果用TTL电平驱动，需要加适当的上拉电阻，以保证正确的输入高电平逻辑。     BHM595的串行输出端使得该芯片可以方便的实现极联。     耐高压开漏输出端可吸纳500mA电流。当OUTPUT ENABLE端为高电平时，驱动器的所有开漏输出端可以同时被关闭。     BHM595采用SOP20和DIP20两种封装形式，开发商可根据需要选择。该芯片的最高工作温度为85℃。 注：BHM595的DIP和SOP封装形式的管脚排列相同。     极限参数（环境25℃温度下） 输出端耐压，VO----38V 输出端漏电流，     连续，IO----150m     击穿，IOM----500mA 电源电压，VDD----7.0V 输入电压范围，VI---- -0.3V to +7.0V 工作温度范围，TA---- -40℃ to +125国℃ 储藏温度，TS---- -55℃ to +150℃     特点： 最小输出击穿电压：38V 输出电流（所有输出同时工作）：150mA rDS()：8Ω（典型） 低功耗     管脚说明 管脚号 管脚名 功能 1 NC 需悬空 2 LOGIC SUPPLY （VDD）电源端（典型5V） 3 SERIAL DATA IN 移位寄存器输入端 4-7 OUT0-3 开漏耐高压MOS输出端，吸纳电流 8 CLEAR 清零端，低电平时寄存器清零 9 OUTPUT ENABLE 输出使能端，低电平使驱动器开通；高电平时所有驱动器输出关闭 10 GROUND 输出参考地端（OUT0-3） 11 GROUND 输出参考地端（OUT4-7） 12 STROBE 数据锁存端；移位寄存器数据在此端上升沿进被锁存 13 CLOCK 移位寄存器时钟输入端 14-17 OUT4-7 开漏耐高压MOS输出端，吸纳电流 18 SERIAL DATA OUT 移位寄存器串行数据输出端 19 GROUND 输入参考地端 20 NC 需接地     功能框图 产品首页    一    二    三
