BHL2000芯片使用说明（一）
一、概述

    BHL2000是一块专门用于LED扫描和驱动的高性能室外屏、室内屏通用的专用集成电路，BHL2000芯片对LED点阵的灰度采用占空比的调制方式，并接受8位并行灰度，脉宽宽度与灰度数据值成正比。图像数据存储容量为32*16*8，数据输入扫描与数据输出扫描独立控制，系统结构简单。

二、特点

1、8*16*32数据扫描阵列，襀从静态至1/32动态扫描。
2、数据输入扫描阵列和数据输出灰度控制分别采用两组独立时钟。
3、采用8位并行数据输入和8位并行数据输出的级联功能。
4、输入数据的时钟最高为20M赫兹，在时钟上升沿打入数据在时钟下降沿锁存并输出。
5、SHIMMIT触发输入，提高电路输入抗干扰能力。
6、漏级开路输出，直接驱动LED管，输出导通电阻为10欧。
7、16个数据输出端，每个端驱动LED电流可达80mA。
8、每个端输出耐压大于20V。
9、数据输出256级灰度，将打入阵列数据解码输出。
10、利用行计数HCLK的休眠时间和CLK可对全屏亮度进行无级调整。
11、具有LED保护功能，当扫描停止，电路进入保护状态，保护LED管。
12、电源电压5V±10%。
13、环境温度，-40℃至+85℃。
14、当驱动输出60mA时，输出低电平0.5V。
15、输入高电平和漏电流的数据按HCMDS标准。
16、输出高电平大于3.5V，输出低电平0.5V。
17、封装形式为48PIN/64PIN扁平封装。
18、芯片功耗小于0.5W。
19、输入具有模式选择端，可进行奇偶选择端。
20、具有非线性校正控制输入端，便于与本系列套片联用。

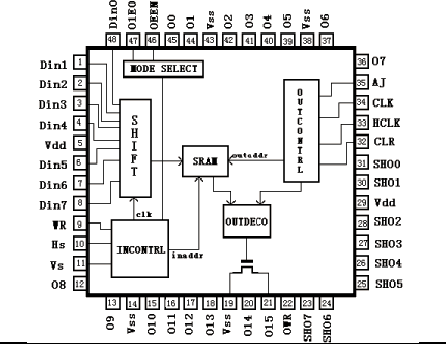

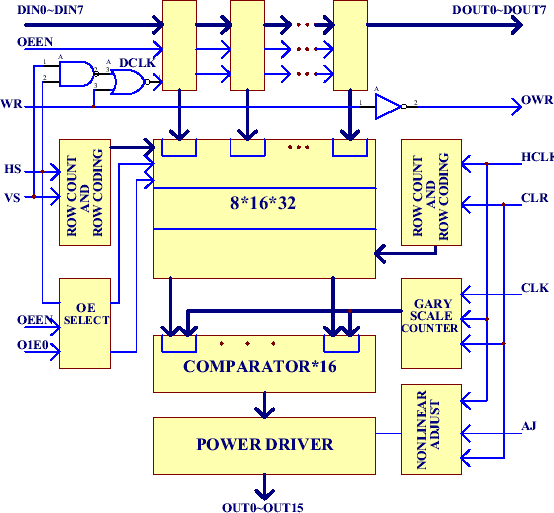

三、内部结构框图



四、封装及引脚功能说明（QFP48PIN封装）



管脚名 I/O 管脚说明 编号
DIN0～DIN7 I 八位并行灰度数据组，时钟（WR）上升沿打入数据，下降沿锁存数据 48，1，2，3，4，6，7，8
O0～O15 O 驱动电流输出，输出由灰度数据DIN和AJ调制的脉宽信号 45，44，42，41，40，39，37，36，12，13，15，16，17，18，20，21
SHO0～SHO7 O DIN0～DIN7数据级联输出端 31，30，28，27，26，25，24，23
WR I 灰度数据DIN时钟输入端 9
HS I 数据输入行同步信号 10
VS I 数据输入帧同步信号 11
CLK I 输出256级灰度控制单位时钟 34
HCLK I 输出的行信号控制端 33
CLR I 数据清零端 32
AJ I 非线性调整信号输入端口 35
OWR O 输入时钟（WR）的级联输出端 22
OEEN I 模式选择控制端，“0”为不分奇偶的顺序输入，O1E0不起俢；“1”由O1E0决定奇（偶）方式 46
O1E0 I 奇偶模式选择控制端，“1”数据输入偶数端“0”数据输入奇数端 47
VDD   电源 5，29
VSS     14，19，38，43
