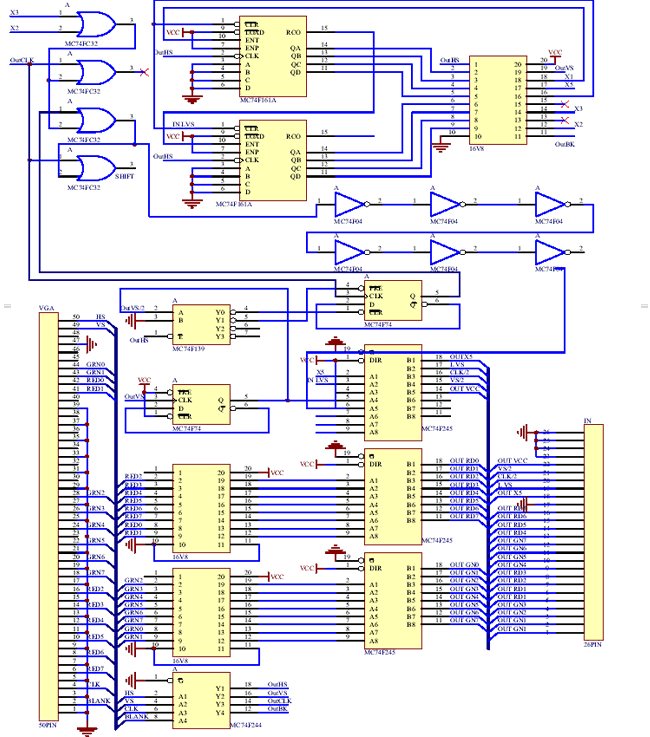

| BHL2000系统控制原理图 |
一、此块电路板用来处理从计算机过来的信号 ＊ U2、U3两个16V8用作移位寄存器，U8（16V8）的逻辑功能为：Pin18=Pin9&Pin4；Pin17=Pin18#Pin1；Pin12=Pin18#Pin11；Pin16=Pin19；Pin14=Pin12。 |
