北京北方华虹微系统有限公司 BHM-3P2/3P4

BHM-3P2/BHM-3P4型单片双路/四路PIN管驱动器（二）
（2002年08月27日）

2、四路封装型驱动器

1）BHM-3P4-5

（1）逻辑信号从IN1输入，C4P～VCC接电阻1.6K，C5P～IN2接电容200pf，IN1～VCC接电阻20K，输入与输出同相	（2）逻辑信号从IN2输入，IN1接VCC、GND需要悬空，输入与输出反相
2）BHM-3P4-12

（1）逻辑信号从IN1输入，外接元件同上，C5P～VEE接电阻Rd2（调节阻值可控制输出负电流，输入与输出同相	（2）逻辑信号从IN2输入，C4P～VCC接电阻1.6K，IN1接VCC、GND悬空，输入与输出反相

3、输入、输出关系和所需条件

输入	输出	所需条件
		逻辑信号从IN1输入，GND接地
		逻辑信号从IN2输入，IN1接VCC、GND悬空

4、Rd1，Rd2与输出正、负电流的关系（+5V/-12V，参考值）

参数	数　　　　额
Rc4p(Ω)	不加	5K	4K	3K	2K	1.8K	1.6K	1.4K
If(mA)	50	40	37	32	30	28	26	18
Rc5p(Ω)	不加	5K	4K	3K	2K	1.8K	1.6K	1.4K	1.2K	1K
Ir(mA)	-80	-50	-45	-42	-34	-30	-27	-22	-18	-11

（+5V/-5V时，Rd2可不加，此时Ir= -30-40mA）

六、典型应用
1、PIN二极管全并联应用

2、PIN二极管串并联应用

注：调节R的阻值，可调整输出负电流的大小和适当改善响应时间。
3、多路驱动器并联使用

    若某些用户需较大电流时，可把两路驱动器并联使用，开关时间会有改善，调节R阻值可调节输出电流。

    4、用1路逻辑输入信号控制两路驱动器互补工作

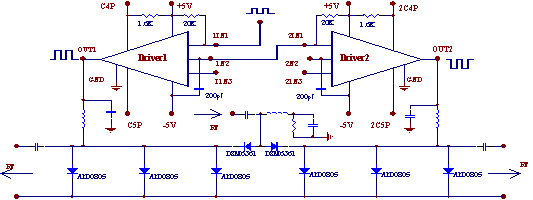

    1）+5V/-5V电源应用

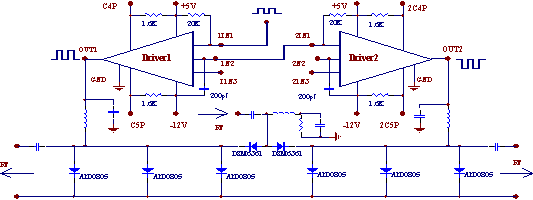

2）+5V/-12V电源应用

    驱动器1（Driver1）：输入信号从1IN1输入，1IN1与1IN2相连且悬空，VEE选-5V（若1IN2与1IN3不连，VEE选-12V），1GND接地。
    驱动器2（Driver2）：2IN1接1IN2,2IN3与2IN2相连，VEE选-5V（若2IN2与2IN3不连，VEE选-12V），2GND接地。
    此时，OUT1和OUT2互补输出，即当OUT1＝“正”时，OUT2＝“负”，反之则反。
