BHM-3P2/BHM-3P4型单片双路/四路PIN管驱动器(三)
|
七、开关时间

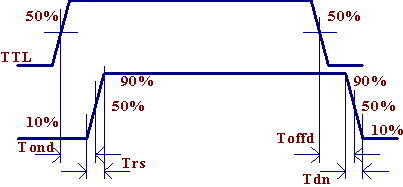

1、驱动器响应时间定义和开关时间
输入信号
检波输出 |
|
序号 |
参数名称 |
符号 |
单位 |
+5V/-5V |
+5V/-12V |
定义 |
典型值1 |
典型值2 |
典型值1 |
典型值2 |
1 |
开通延迟 |
Tond |
ns |
16 |
20 |
18 |
18 |
逻辑输入上升50%~检波输出上升50% |
2 |
上升沿 |
Trs |
ns |
13 |
18 |
11 |
14 |
检波输出上升10%~检波输出上升90% |
3 |
关断延迟 |
Toffd |
ns |
12 |
16 |
14 |
16 |
逻辑输入下降50%~检波输出下降50% |
4 |
下降沿 |
Tdn |
ns |
6 |
8 |
8 |
7 |
检波输出下降90%~检波输出下降10% |
5 |
负载情况 |
测试负载PIN管型号(串联/并联):典型值1:DSM6361/WK93K-5 典型值2:DSM6361/APD0805 |
6 |
脉冲宽度 |
1us 占空比:1:1 |

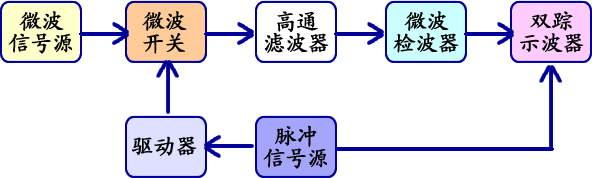

2、微波PIN二极管或微波开关时间测试原理图
注:(1)当微波开关的低频(相对微波频率而言)滤波特性不好时,需加“高通滤波器”,去除驱动器信号。反之,则可省。(2)当示波器输入阻抗呈高阻时,需要外接匹配电阻(50Ω),以降低示波器阻抗对响应时间的影响。呈低阻时(50Ω),可不加。
3、测试条件
双踪示波器:COS5100KIKUSUI(500MHZ)
PIN二极管:串联:DSM6361(Cj=0.03PF,Vb≥80V);
(型号) 并联:WK93K-5(Cj=0.1PF,Vb≥70V;
并联:APD0805(Cj=0.08PF,Vb≥100V)
输入逻辑信号:采用54F00系列门电路。
八、外形图及管脚
标识说明:例如“BHM-3P2”是产品型号;“A161240”A16是扁平封装16引线,1240是2012年第40周生产。
若要求在管壳下面的电路板上布线时,需绕开管壳背面金属部分。

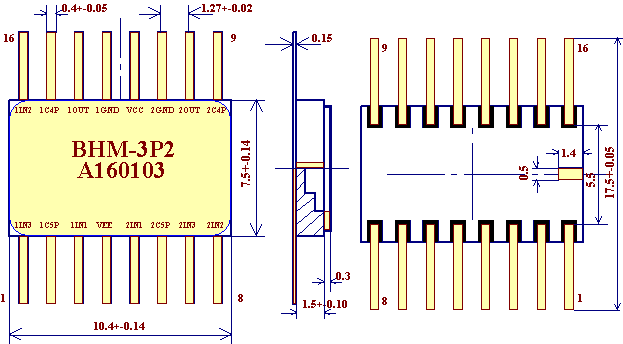

1、双路(BHM-3P2)驱动器典型封装

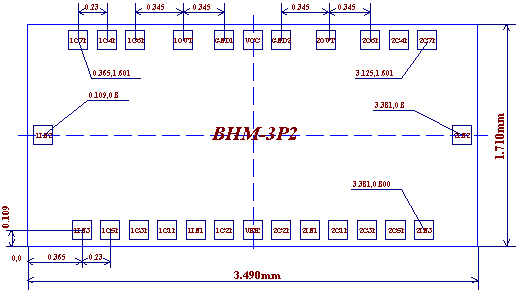

2、双路(BHM-3P2)驱动器芯片
注意:双路/四路驱动器芯片背面极性是Vee,即与负电源相连。使用时需要考虑此点。芯片需要粘接在良导热体处,以便芯片良好散热。

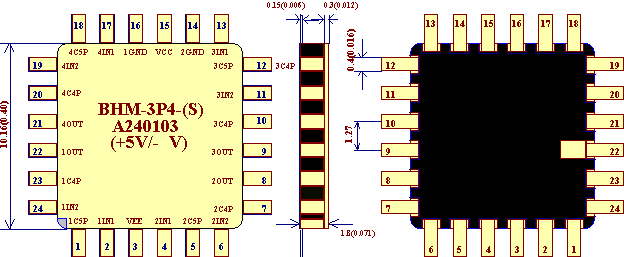

3、四路(BHM-3P4)驱动器典型封装
4、四路(BHM-3P4)驱动器芯片
|
