北京北方华虹微系统有限公司    BHL2000
BHL2000大屏控制系统说明(二)

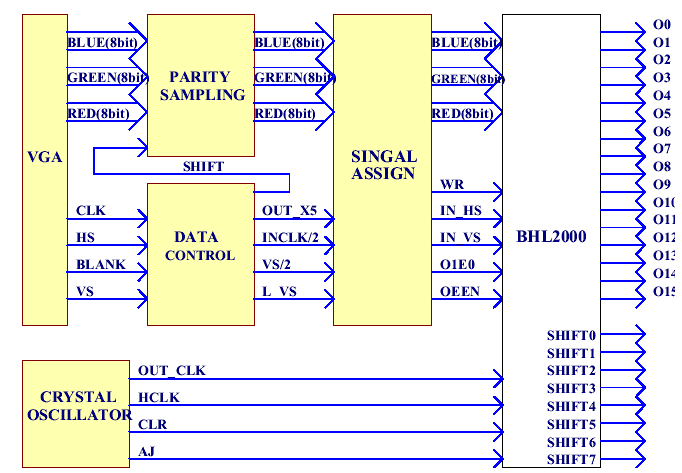

二、系统结构框图
(详细电路可参见所附系统完全电路图)


说明:
    1、VGA:多媒体卡的输出(市场流行的多媒体卡银河、东方星等均可使用),包括红绿兰三色各8位信号以及行信号、场信号、消隐信号。
    2、PARITY SAMPLING:对VGA所来的信号进行奇偶帧的抽样,这样可以使信号的速率减半,使得整个系统的工作频率不超过20M。
    3、DATA CONTROL:主要是给信号分配板提供必需的控制信号,其中OUT_X5是包含场信号和行信号的信息,INCLK是跟随奇偶模块数据的采样时钟,VS/2是提供给信号分配板的奇偶控制信号,L_VS就是VGA提供的场信号VS。
    4、SINGAL ASSIGN:为信号分配板,主要是为LED屏上的BHL2000驱动芯片提供信号和写入时钟及写入行、场信号。
    5、CRYSTAL OSCILLATOR:读出时钟产生,内含1M晶振可产生客户需要的读出时钟。
    6、BHM2000:LED驱动芯片,16路漏级输出接电源及上拉电阻可产生80mA驱动电流同时串有8路级连信号到下一个芯片。
(相应管脚以及逻辑关系可参照所附BHL2000说明及波形图)

三、BHL2000显示屏特点

    1、显示范围
    可播放各种基于WINDOWS的图象图形、VCD、LD、DVD等,并可通过电视卡对电视节目进行直播,也可以对这些视频内容进行录放同步和实时捕捉。

    2、图像效果
    芯片控制灰度等级加以非线性视频纠偏功能。它符合人的视觉特点,能使人感觉到亮度、色彩变化均匀、过渡平滑。加上对屏上每色每点的256级灰度控制,在三基色情况下可以提供一千六百多万种彩色,极大地丰富了画面色彩,增加了画面的的清晰度,使显示内容更加具有感染力。

    3、画面稳定,分辨率高
    对CRT动态视频内容进行实时显示。显示屏画面无闪烁、拖尾。最大分辨率可达1024*768,并保证整屏亮度一致。

    4、整屏亮度、对比度调节
    可实现整屏的亮度、对比度的统一调节,可解决对环境的适应性。

    5、显示内容控制方便
    采用与计算机同步显示方式,全面兼容WINDOWS操作平台,无须特殊软件支持。屏幕显示的内容可以是计算机显示器上设置的任意位置的区域。

    6、应用方案完善
    提供完整的系统解决方案,包括室内、室外、双色、全彩、大屏和条屏等。整屏控制系统简单(运用大规模集成电路方法以插卡形式完成整屏控制),体积小,系统完整。模块化设计,显示屏由标准单元模块组成。使LED显示屏可进行任意大小的无缝拼接。采用单元板级联设计,避免在整屏安装调试过程中繁琐的工作,充分发挥了LED材质的优势,其面积、尺寸均可按需调整。

四、系统优势和客户支持

    BHL2000系统的核心是BHL2000芯片,其特性是将接收的8位显示数据存入芯片内部的双端口SRAM(8*16*32)中,使显示屏保证非线性256级视觉灰度的实现,达到全真色的视觉效果,同时由于写入和读出时钟的独立,使得系统具有更大的通用性。BHL2000系统适用于单、双色及全色系统,室内及室外,1/16,1/8,1/4,1/2及静态扫描方式,尤其适用于大屏幕全彩及双色室内、外应用。由于对BHL2000系统的核心BHL2000芯片的外部管脚合理、简单的排布,使得电路板的结构异常简单并且方便级连。
    在客户支持方面,我们对由于重重原因无法重新进行系统开发的大屏制造商,我们可以向您提供全套的解决方案,然后通过您的简单的连线,组装起完整的显示屏。对于有条件自行开发系统的制造商,我们将根据情况,由您自己作出适合自己的解决方案,我们也可以提供相应的PCB图及原理图,或者芯片的详细资料和支持,我们承诺将向您开放所有控制板的相应技术,使您能够自己生产(或委托生产)相应的控制板。
